Правильний метод зварювання літієвої батареї

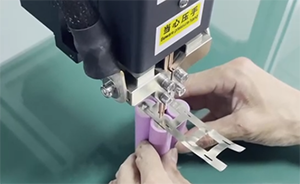

Етапи процесупортальний апарат для ручного точкового зварюванняоперація
Увімкніть живлення — перевірте, чи ввімкнено перемикач WELED — покладіть зварювальний виріб на стіл — натисніть на педаль — натисніть зварювальну головку — завершіть точкове зварювання — поверніть зварювальну головку
Запобіжні заходи під час зварювання
1. Перш за все, елементи батареї повинні бути акуратно розташовані на кронштейні елементів батареї відповідно до специфікацій процесу батареї. Тут слід зазначити, що позитивний і негативний полюси елементів батареї не можна розташовувати неправильно, інакше акумуляторний блок буде замкнутий.
2. Розмістіть нікелевий лист і розмістіть нікельовий лист точно відповідно до вимог процесу розробки акумуляторної батареї.
3. Виберіть відповідний зварювальний штифт відповідно до вимог
- 1.7 Пряма зварювальна голка: найпоширеніша модель зварювальної голки з хорошою універсальністю, підходить для нікелевих листів 0.12 мм-0.18 мм.
- 3.0 Ексцентрикова голка для точкового зварювання: зазвичай передній кінець повернутий на 1,7/2.0. Оскільки зварювальна голка товста, вона може зварювати більш товстий нікелевий лист. Товщина звичайного зварювального нікелевого листа становить 0.15-2.0 мм. Після того, як передній кінець зварювального штиря буде використано, передній кінець зварювального штифта слід відполірувати за допомогою токарної обробки. Оскільки діаметр відносно великий, провідний ефект хороший, і ефект розсіювання тепла в той же час хороший, що сприяє зварюванню. Зазвичай підходить для зварювання більших акумуляторних батарей.
- 6.0 Штифти під пайку зазвичай використовуються для зварювання нікелевих листів. Для продуктів з високими вимогами до якості акумуляторних блоків, акумуляторних блоків, які часто викликають вібрацію або удари, або акумуляторних блоків із великим струмовим перевантаженням, можна використовувати зварювання нікелевих листів. Це зручніше та нелегко встромляти голки під час зварювання. Наприклад, акумуляторні батареї для дронів, автомобільні акумуляторні батареї тощо.
4. Помістіть зібраний акумуляторний блок на зварювальну платформу, відрегулюйте зварювальну головку або паяльний штифт відповідно до висоти акумуляторного блоку та зберігайте відстань 2-3 мм між паяльним штифтом і сердечником акумулятора.
5. За потреби відрегулюйте відповідну відстань між зварювальними штифтами та тиск зварювальної головки.
6. Після ввімкнення джерела живлення слід відрегулювати параметр струму живлення, а відповідний зварювальний струм слід відрегулювати відповідно до товщини нікельового листа.
7. Під час процесу зварювання необхідно, щоб поверхня нікельового листа та ядра батареї були вільними від інших домішок, інакше буде погане зварювання, наприклад вибух.
8. Паяні з'єднання рівномірно розподілені та розташовані акуратно, а між позитивними та негативними зазорами немає відхилень зварювання або паяних з'єднань.
9. Зверніть увагу на кількість паяних з’єднань, акумуляторна батарея зазвичай двічі точково зварюється для утворення чотирьох паяних з’єднань. Уникайте помилкового зварювання паяних з'єднань і зменште ймовірність помилкового зварювання. Більша кількість паяних з’єднань має кращу провідність і високу міцність, але для звичайного зварювання акумуляторної батареї достатньо чотирьох паяних з’єднань. Кількість паяних з'єднань залежить від вимог до конструкції акумуляторної батареї.
10. Виконуючи точкове зварювання, будьте обережні, не кладіть струмопровідні предмети на робочу поверхню та не одягайте металеві предмети, такі як годинники та каблучки. Необхідно використовувати засоби захисту, такі як захисні окуляри та ізоляційні рукавички.
11. Регулярно шліфуйте передній кінець зварювального штиря, щоб забруднення, утворені окисленням поверхні зварювального штиря, не спричиняли погане зварювання.
12. При зварюванні великої батареї необхідно розмістити епоксидну пластину. Після завершення зварювання цю частину покривають епоксидною пластиною, а потім приварюють іншу частину, щоб запобігти бризкам під час зварювання.
