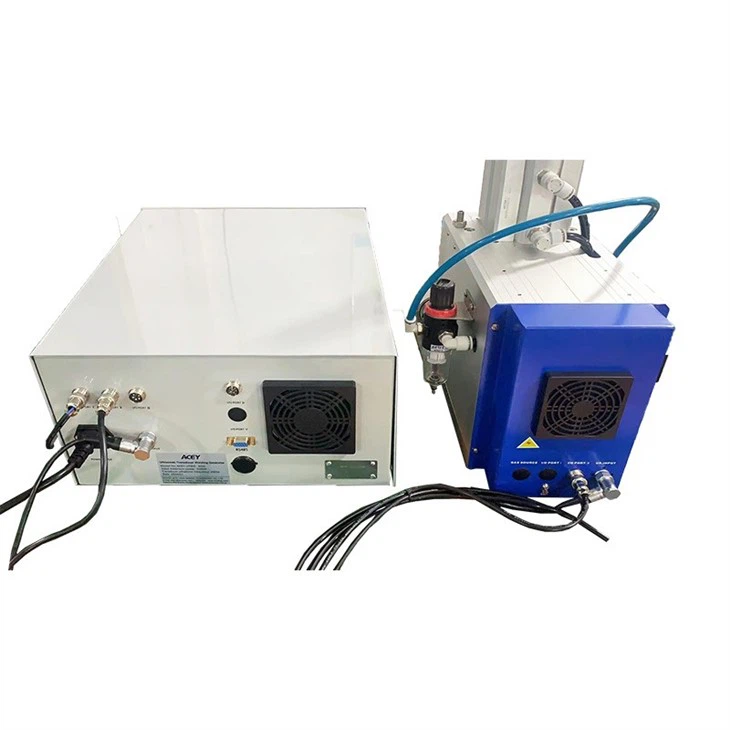

ultrasonic metal welder

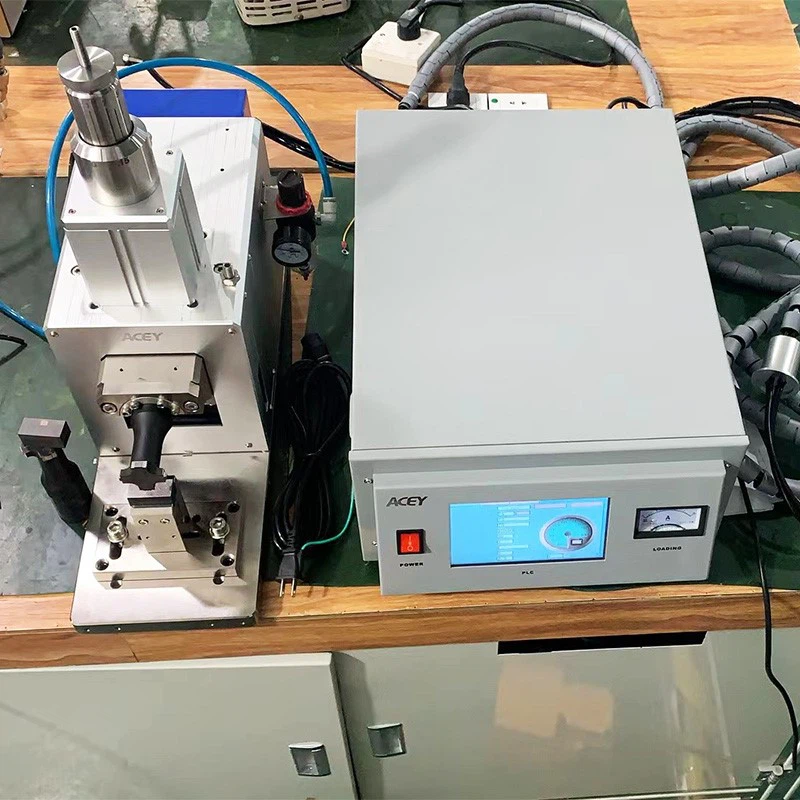

ultrasonic welding machine for metal

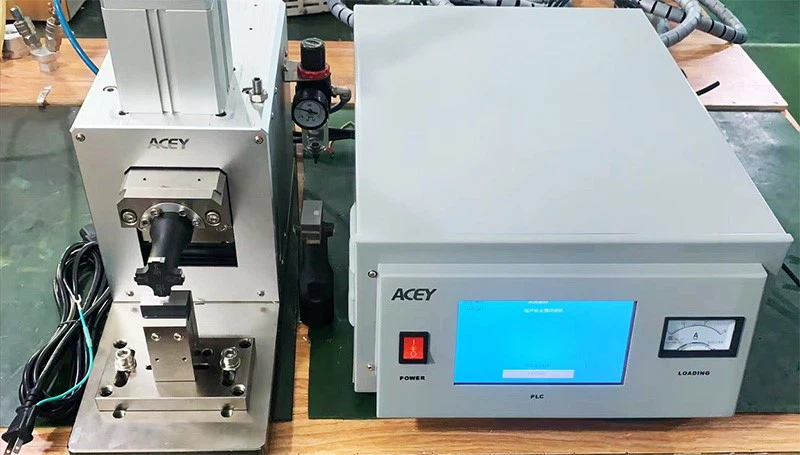

ultrasonic metal spot welder

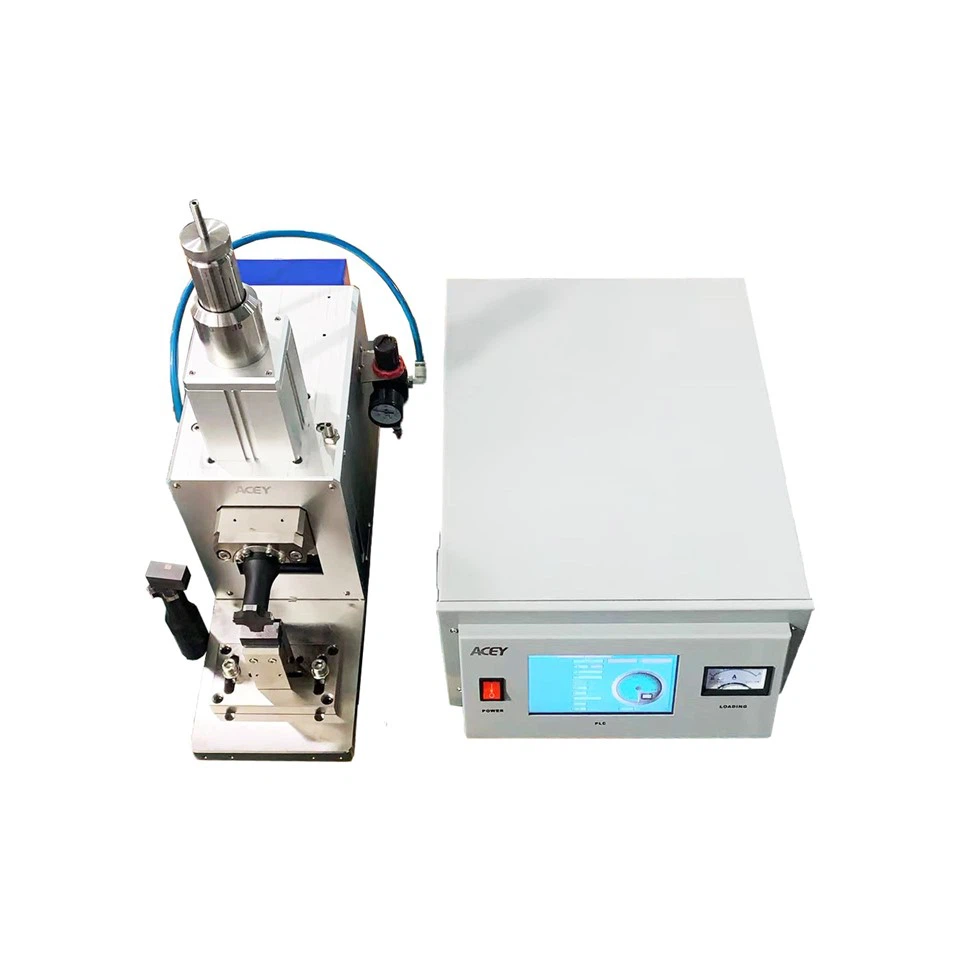

Ультразвукова машина для зварювання металу

Товар: Ультразвукова машина для зварювання металу потужністю 3000 Вт
Номер моделі: ACEY-USW-3000W
Зварювальний матеріал: листовий нікель {{0}}.2 мм/алюміній 1,0 мм
Гарантія: 1 рік
MOQ: 1 комплект
Упаковка: фанерний ящик

Послати повідомлення

Введення продукту

3000 Вт ультразвукова акумуляторна машина для точкового зварювання металу для зварювання нікелю і алюмінію

Опис продукту

Ультразвуковий зварювальний апарат ACEY-USW-3000W призначений для з’єднання нікелевих і алюмінієвих матеріалів у контексті виробництва батарей або інших застосувань.

Параметр програми

Всі компоненти металеві.
Для того, щоб полегшити обслуговування та транспортування машини, це окрема конструкція.
Робочий привід обладнання - пневмопривод.

Операційні витрати

Ультразвуковий стовп перевищує 50,000 разів
Верхній і нижній полюси ультразвукового апарату є витратними матеріалами, їх можна ремонтувати 3-5 разів.
Один ножний перемикач потрібно замінити після 1,5 мільйона разів (педальний перемикач можна ігнорувати на виробничій лінії, немає потреби).
Одне реле потребує заміни через 1,5 мільйона разів

Технічний опис

Пункт	Детальний опис
Товщина основного матеріалу	(1) Нікелевий лист0.2 мм
Товщина основного матеріалу	(2) Алюміній 1.0 мм
Спосіб зварювання	{{0}}.2 нікель +1.0 алюміній, зона зварювання 6*3 мобільне зварювання двічі.
Напрямок дизайну зварювальної головки	Подвійна сторона
Параметр зварювання	l Час зварювання: протягом 0.1-0.8S.
	l Тиск зварювання: {{0}}.1 ~ 0,6 МПа.
	l Резонансна частота: 20 кГц ± 100 Гц.
Стандарт зварювальної головки	l Імпортна спеціальна швидкорізальна сталь.
Стандарт зварювальної головки	l Ультразвукові стовпи вгору та вниз (схема дизайну залежить від процесу.
Ультразвуковий удар по голові	l Ручний хід становить 10-45 мм.
Ультразвуковий удар по голові	l Хід автоматичної зварювальної лінії становить 25-45 мм (відповідно до конструкції зварювальної виробничої лінії всієї машини).
Регульована амплітуда	10-95% регульований
Параметр електроенергії	l Максимальна вхідна електрична потужність: 3000 Вт.
Параметр електроенергії	l Режим зварювання: режим часу, режим енергії, режим сегмента.
Режим керування обладнанням	l Ручний двигун керується сигналом ножного перемикача.
Режим керування обладнанням	l Допоміжною виробничою лінією є керування сигналом лінії вводу-виведення.
Приймальна специфікація	l Відсутність віртуального зварювання, зварювання наскрізь, витоку, суцільного зварювання, проникнення шару.
	l Прохідна оцінка зварювання: 99,9%, прохідна оцінка 99,9%. Користувач повинен переконатися, що продукти, процеси та матеріали є узгодженими, що оператор пройшов професійну підготовку та що клієнт обслуговує обладнання щотижня.
	l Процес заснований на ефекті зварювання для задоволення вимог виробника та забезпечення виробничої потужності як основних показників вимірювання.
	l Оператор повинен щодня перевіряти, чи зношується зварювальна головка, а масове виробництво може бути схвалено відділом якості.
	l Виробництво за умови ультразвукового верхнього та нижнього ультразвукового зносу та в’язкого матеріалу не належить до цього діапазону помилок.
Конструкція обладнання та термін служби	l Загальна структура: ультразвуковий генератор, система ультразвукового перетворювача, ультразвукові стовпи вгору та вниз, пневматичні компоненти, рама, верстак тощо; (Ручний двигун має верстак, а відповідна виробнича лінія не має верстата).
Конструкція обладнання та термін служби	l Розрахований термін служби обладнання 10 років. Термін служби 10 років. Користувач повинен забезпечити узгодженість продуктів, процесів і матеріалів. Оператор повинен пройти професійне навчання від постачальника, а клієнт повинен щотижня обслуговувати обладнання.
Посилання на обладнання Фото	l Розмір (верхня частина: довжина x ширина x висота): (додані креслення конкретного монтажного розміру)
Довідка про спосіб приймання	Випробування на розтягування та залишкове випробування. Сила натягу перевищує 72 Н
